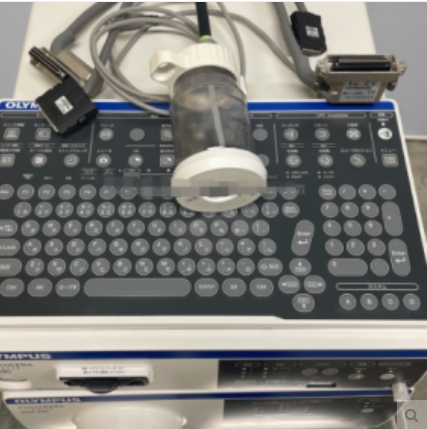

Olympus LUCERA ELITE CV‑290 Electronic Endoscope Image Processor

Processor CV‑290Dimensions: 370 (W) × 85 (H) × 455 (D) mmWeight: 10.7 kg

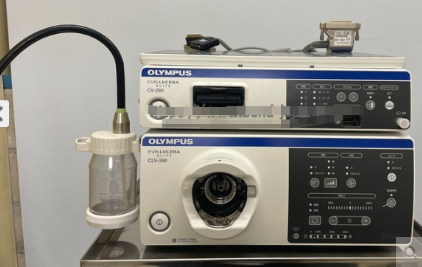

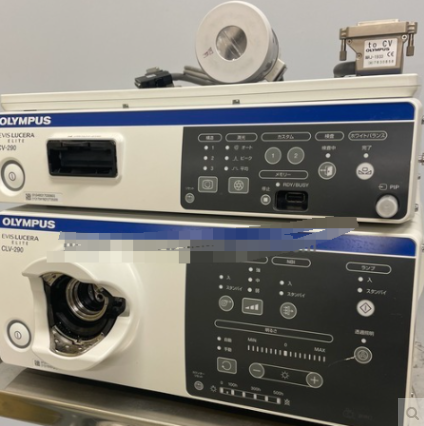

Light Source Unit CLV‑290Dimensions: 370 (W) × 150 (H) × 476 (D) mmWeight: 18 kgLamp: Xenon short‑arc lampCV‑290 System Center • CLV‑290 Light Source Unit

NBI (Narrow‑Band Imaging) for EVIS LUCERA ELITE delivers twice the viewing distance of EVIS LUCERA SPECTRUM. Advanced noise‑reduction performance is enhanced, and image response speed from dark to bright conditions is improved.

When connected to HQ‑series endoscopes, the CV‑290 is equipped with required electronics to activate the dual‑focus function, delivering optimal viewing angles for both near‑range and far‑range observation.

The newly‑designed waterproof one‑touch connector enables one‑step connection with the light source. No separate endoscope cable is required for the video processor.

Advanced optimized image processing delivers sophisticated image quality with enhanced color reproduction. Superior imaging performance is achieved by matched endoscope‑system combination.

Compatible with EVIS 200/230/240 series, EVIS LUCERA 260 series and EVIS LUCERA ELITE 290 series endoscopes. 16:9 and 16:10 HDTV monitor outputs are available.

Supports analog, HD‑SDI and DVI outputs. Simplified peripheral‑device connection eliminates complicated cabling and accelerates data‑transfer speed. The Olympus file system improves network expandability. Picture‑in‑picture and index functions effectively boost observation efficiency.

Compatible with portable memory devices for standard‑compliant data management; simply connect and upload data. Supports DV output to compatible documentation devices.

EVIS LUCERA ELITE CV‑290 Image‑Processing Unit SpecificationsPower supply voltage: 100‑240 VAC; 220‑240 VACFrequency: 50/60 HzPower consumption: 150 VADimensions (W × H × D): 370 × 85 × 455 mm (standard); 382 × 91 × 489 mm (maximum)Weight: 10.7 kg

Classification (Medical Electrical Equipment): Class I against electric shock protection. Applied part protection against electric shock: Type BF applied part. Where no classification label is present, the equipment shall be regarded as Type BF applied part.

Degree of safety against explosion hazard: The video‑system center shall be kept away from flammable gases.

Analog HDTV signal output:

• For 100‑240 V model: RGB (1080/60I) or YPbPr (1080/60I) selectable

• For 220‑240 V model: RGB (1080/50I) or YPbPr (1080/50I) selectable

Analog SDTV signal output:

• For 100‑240 V model: Simultaneous output of VBS composite (480/60I: NTSC), Y/C (480/60I: NTSC) and RGB (480/60I: NTSC) is available

• For 220‑240 V model: Simultaneous output of VBS composite (576/50I: PAL), Y/C (576/50I: PAL) and RGB (576/50I: PAL) is available
